Wie misst man die Dicke von Deckglas?

Als Lieferant von Deckglas ist die genaue Messung der Deckglasdicke von entscheidender Bedeutung, um die Produktqualität sicherzustellen, Kundenanforderungen zu erfüllen und Industriestandards einzuhalten. In diesem Blogbeitrag werde ich mich mit verschiedenen Methoden zur Messung der Dicke von Deckglas sowie ihren Prinzipien, Vorteilen und Einschränkungen befassen.

1. Mechanische Messmethoden

Dickenmessung

Eine der einfachsten und am häufigsten verwendeten Methoden ist die Verwendung eines Messschiebers. Ein Messschieber ist ein Präzisionsmessgerät, das direkte und relativ genaue Dickenmessungen liefern kann. Es gibt zwei Haupttypen von Messschiebern: Nonius-Messschieber und digitale Messschieber.

Messschieber arbeiten nach dem Nonius-Skalenprinzip, das je nach Messschiebertyp genaue Ablesungen bis zu 0,02 mm oder 0,05 mm ermöglicht. Um die Dicke des Deckglases zu messen, legen Sie das Glas einfach zwischen die Backen des Messschiebers und schließen Sie die Backen vorsichtig, bis sie die beiden Oberflächen des Glases berühren. Lesen Sie dann den Messwert auf der Skala ab.

Digitale Messschieber hingegen verwenden einen elektronischen Sensor, um den Abstand zwischen den Backen zu messen und das Ergebnis auf einem digitalen Bildschirm anzuzeigen. Sie bieten eine höhere Genauigkeit, normalerweise bis zu 0,01 mm, und sind im Vergleich zu Messschiebern besser ablesbar.

Der Vorteil der Verwendung von Bremssätteln liegt in ihrer Einfachheit und den geringen Kosten. Sie sind tragbar und können in verschiedenen Umgebungen eingesetzt werden. Sie können jedoch nur die Dicke an einem einzigen Punkt messen und die Messgenauigkeit kann durch die Fähigkeiten des Bedieners und die Ebenheit der Glasoberfläche beeinträchtigt werden.

Mikrometermessung

Ein Mikrometer ist ein weiteres mechanisches Messwerkzeug, das eine höhere Genauigkeit als Messschieber bietet. Es funktioniert nach dem Prinzip eines Schraubenmechanismus, der Abstände mit einer Genauigkeit von bis zu 0,001 mm messen kann.

Um die Dicke des Deckglases mit einem Mikrometer zu messen, platzieren Sie das Glas vorsichtig zwischen dem Amboss und der Spindel des Mikrometers. Drehen Sie den Fingerhut, bis das Glas sanft zwischen den beiden Messflächen gehalten wird. Lesen Sie dann den Messwert an Hülse und Kausche ab.

Die hohe Genauigkeit von Mikrometern macht sie für Anwendungen geeignet, bei denen eine präzise Dickenkontrolle erforderlich ist. Allerdings messen sie ebenso wie Messschieber die Dicke nur an einem Punkt und der Messvorgang ist relativ zeitaufwändig.

2. Optische Messmethoden

Interferometrie

Interferometrie ist ein hochpräzises optisches Messverfahren, das auf der Interferenz von Lichtwellen basiert. Wenn ein Lichtstrahl in zwei Teile geteilt und nach dem Durchlaufen verschiedener Wege wieder vereint wird, entstehen Interferenzmuster. Durch die Analyse dieser Interferenzmuster kann die Dicke des Deckglases genau bestimmt werden.

Es gibt zwei Haupttypen von Interferometern, die zur Messung der Glasdicke verwendet werden: Weißlichtinterferometer und Laserinterferometer. Weißlichtinterferometer eignen sich zur Messung dünner und rauer Deckgläser, da sie zusätzlich zur Dickenmessung hochauflösende 3D-Informationen zur Oberflächentopographie liefern können. Laserinterferometer hingegen eignen sich besser zur Messung von dickem und flachem Glas mit hoher Genauigkeit.

Der Vorteil der Interferometrie liegt in ihrer extrem hohen Genauigkeit, die bis in den Nanometerbereich reichen kann. Es kann auch das Dickenprofil der gesamten Glasoberfläche und nicht nur eines einzelnen Punktes messen. Allerdings sind Interferometer teuer und erfordern eine kontrollierte Messumgebung, um genaue Ergebnisse zu gewährleisten.

Ellipsometrie

Ellipsometrie ist eine zerstörungsfreie optische Technik, die die Änderung des Polarisationszustands des von der Oberfläche des Deckglases reflektierten Lichts misst. Durch die Analyse der Polarisationsänderung können die Dicke und der Brechungsindex des Glases bestimmt werden.

Diese Methode eignet sich besonders für die Messung sehr dünner Deckgläser, beispielsweise mit Dicken im Nanometer- bis Mikrometerbereich. Es kann auch Informationen über die optischen Eigenschaften des Glases liefern, was für Anwendungen wichtig ist, bei denen die optische Leistung des Deckglases von entscheidender Bedeutung ist.

Der Vorteil der Ellipsometrie ist ihre hohe Empfindlichkeit und zerstörungsfreie Natur. Es erfordert jedoch einen komplexen optischen Aufbau und eine komplexe Datenanalyse, und die Messgenauigkeit kann durch die Oberflächenrauheit und Verunreinigungen des Glases beeinträchtigt werden.

3. Ultraschall-Messmethoden

Die Ultraschallmessung basiert auf dem Prinzip, dass die Ausbreitungszeit von Ultraschallwellen in einem Material mit der Dicke des Materials zusammenhängt. Wenn ein Ultraschallimpuls in das Deckglas eingestrahlt wird, wird er von den beiden Oberflächen des Glases reflektiert und der Zeitabstand zwischen den beiden reflektierten Impulsen gemessen. Durch Kenntnis der Ausbreitungsgeschwindigkeit der Ultraschallwellen im Glas kann die Dicke des Glases berechnet werden.

Der Vorteil der Ultraschallmessung besteht darin, dass die Dicke des Glases ohne direkten Kontakt mit der Oberfläche gemessen werden kann, was sich für die Messung von Glas mit Beschichtungen oder für die Inline-Inspektion eignet. Es kann auch schnell die Dicke an mehreren Punkten messen. Allerdings kann die Messgenauigkeit durch die akustischen Eigenschaften des Glases wie Dichte und Elastizitätsmodul sowie durch das Vorhandensein interner Defekte oder Inhomogenitäten beeinträchtigt werden.

Auswahl der richtigen Messmethode

Bei der Auswahl einer Messmethode für die Deckglasdicke müssen mehrere Faktoren berücksichtigt werden:

• Genauigkeitsanforderungen: Wenn eine hochpräzise Dickenmessung erforderlich ist, beispielsweise in optischen oder mikroelektronischen Anwendungen, können optische Messmethoden wie Interferometrie oder Ellipsometrie die beste Wahl sein. Für allgemeine industrielle Anwendungen können mechanische Methoden wie Messschieber oder Mikrometer ausreichend sein.
• Glasarten und Dickenbereiche: Für unterschiedliche Glasarten und Dickenbereiche eignen sich unterschiedliche Messmethoden. Beispielsweise eignet sich die Ultraschallmessung besser für dickes Glas, während die Ellipsometrie besser für dünnes Glas geeignet ist.
• Messumgebung: Einige Messmethoden, wie etwa die Interferometrie, erfordern eine stabile und saubere Messumgebung, während andere, wie etwa Messschieber, in einer flexibleren Umgebung eingesetzt werden können.
• Kosten und Effizienz: Auch die Kosten der Messgeräte und die Messeffizienz sollten berücksichtigt werden. Mechanische Methoden sind relativ kostengünstig und einfach zu bedienen, während optische Methoden meist teurer sind, aber eine höhere Genauigkeit und umfassendere Messmöglichkeiten bieten.

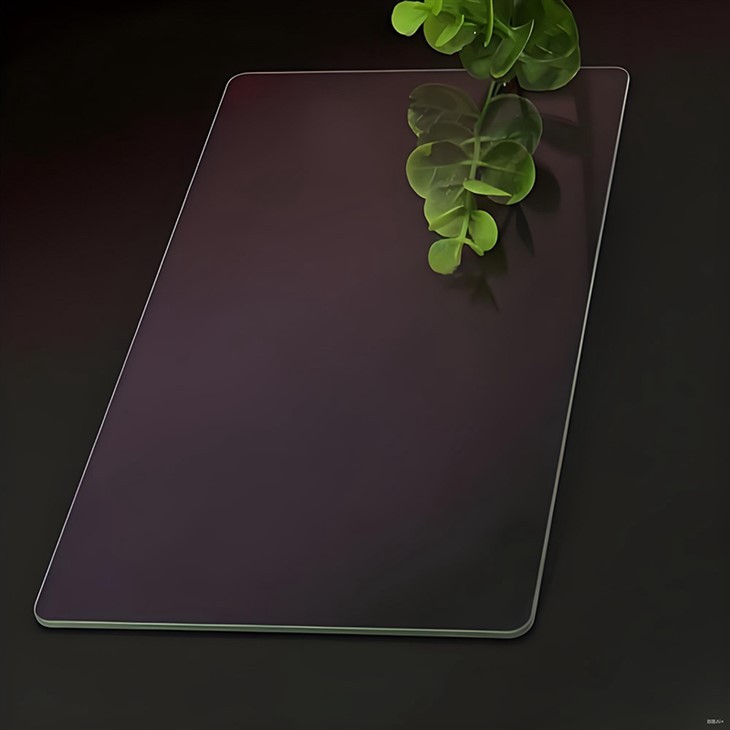

Als Deckglaslieferant bieten wir eine Vielzahl hochwertiger Deckglasprodukte an, darunterOptisches Beschichtungsglas,Blendfreies Panel, UndAR-beschichtetes wärmegehärtetes Glas. Wir verwenden fortschrittliche Messtechniken, um die Genauigkeit und Konsistenz unserer Produktdicke sicherzustellen.

Wenn Sie an unseren Deckglasprodukten interessiert sind oder weitere Informationen zur Deckglasdickenmessung benötigen, können Sie sich gerne für Beschaffung und Verhandlung an uns wenden. Wir sind bestrebt, Ihnen die besten Produkte und Dienstleistungen anzubieten.
